- Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления

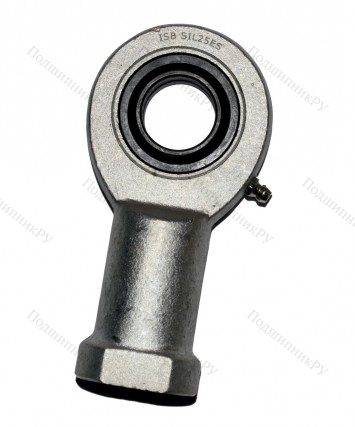

Шарнирный наконечник SI 10E ISB
Узкая шарнирная подшипниковая головка относится к типу «Е» и по форме напоминает ушко иглы для шитья. Корпус выполнен из оцинкованной стали и не имеет дополнительной усиливающей прокладки. Наружная шина и цапфа с резьбой изнутри представляют собой единую конструкцию.
В чем особенности детали такой как Шарнирный наконечник SI10E ISB?
- Сферический подшипник скольжения c внутренним диаметром от d - 10мм до 50мм требует периодической смазки и, в зависимости от конкретной модели, может обладать смазывающим устройством или масленкой.
- Самоцентрирование детали частично компенсирует перекосы вала.
- Целесообразно применение таких конструкций при механических ударных нагрузках различного вектора приложения.
- Узел полностью отвечает стандартам ISO.
Нужен Шарнирный наконечник SI10E ISB? Специально для вас мы подберем с нужным весом в 0.061гр. и наружным диаметром от D - 19мм до 125мм по хорошей стоимости!
| B, мм | 9 |
| d, мм | 10 |
| D, мм | 19 |
| d1 | 13,2 |
| d2, мм | 29 |
| dk | 16 |
| d4 | 15 |
| d5 | 18 |
| C1, мм | 7 |
| I5 | 6.5 |
| I7 | 14 |
| r1 | 0.3 |
| Вид резьбы | внутренняя |
| G (резьба) | M10x1.5 |
| Динамическая нагрузка C, kН | 8.15 |
| Статическая нагрузка C0, kН | 17.6 |
| Угол поворота (градусы) | 12 |
| Пара трения | сталь/сталь |
| Вес, кг | 0.061 |
| h1, мм | 43 |
| W, мм | 15 |
| I3 | 20 |
| I4 | 57.5 |
| Альтернативная маркировка SKF | SI10E |
| Альтернативная маркировка FAG | GIR10DO |
| Альтернативная маркировка FLURO | EI10 |
|
Производитель
|
ISB |
|
Ширина B
|
9 |
|
Внешний диаметр D
|
19 |
|
Внутренний диаметр d
|
10 |
|
Размер
|
10x19x9 |
|
Вес, кг
|
0.061 |
|
Модель
|
SI10EISB |
